SAPI 80

SAPI 80 M sapi 80 M c sapi 80 M b sapi 80 M d
Popis:SAPI 80 M – Mikropočítačový systém sestavený z prvků souboru SAPI 80 (mikroprocesor 8080, 64 kB RAM, 8" disketové mechaniky)

Propagační letáky Tesla Eltos

SAPI 86 SAPI 86 M3T 330 SAPI 86-TB SAPI 86-TS PC 16 NB
Popis:Propagační dvoustránkové letáky k systémům:
SAPI 86-* – Klon IBM PC XT (mikroprocesor 8086, 512–640 kB RAM, 5,25" disketové mechaniky)
PC 16 NB – Klon IBM PC XT (procesor 8088, 640 kB RAM, 5,25" disketové mechaniky)
Vydáno:konec 80. let (SAPI 86 se vyráběl od roku 1988, PC 16 NB kolem let 1989–1990)

Sborníky konferencí

Sborníky konferencí a seminářů o systému SAPI a JPR 12

I. celostátní konference uživatelů SAPI, Luhačovice 1978 Automatizované systémy řízení – Systém SAPI a aplikace jednotky JPR 12 Využití jednotky JPR 12 při automatizaci v důlních a úpravárenských provozech, Příbram 1979 III. celostátní konference Využití počítačů v lékařství a zdravotnictví, 1979 Dny nové techniky 81 – sborník přednášek, Tesla Strašnice Dny nové techniky 81 – obsah
I. celostátní konference uživatelů SAPIsborník přednášek, Luhačovice 1978 (ZP ČSVTS ÚVT Tesla, Dům techniky ČSVTS v Pardubicích)
Automatizované systémy řízeníSystém SAPI a aplikace jednotky JPR 12 – závěry semináře, usnesení a adresář účastníků
Využití jednotky JPR 12 při automatizaci v důlních a úpravárenských provozechPříbram, 3.–4. října 1979 (ČSVTS)
III. celostátní konference Využití počítačů v lékařství a zdravotnictvílistopad 1979 (ČSVTS)
Dny nové techniky 81sborník přednášek, Praha 26.–27. května 1981 (Tesla Strašnice k. p., ČSVTS)
Více info:14 snímků na Flickru

Počítače a terminály

Základní příručka souboru jednotek SAPI (JPR 12)

SAPI – Systém automatizovaného pořizování informací SAPI – Soubor jednotek pro automatizované pořizování informací, Základní příručka Strana 1-27 Strana 1-23 Strana 1-22 Strana 1-20
Vydal:Tesla, Dodavatelsko-inženýrský závod
Obsah:Popis souboru jednotek SAPI pro automatizované pořizování informací, postaveného na řídicí jednotce JPR 12
Více info:113 snímků na Flickru

Uživatelská dokumentace souboru SAPI 1

Uživatelská dokumentace souboru SAPI 1 pro výrobky roku 1983–84 – obálka Přehled výrobků souboru Souborová dokumentace Jednotka JZS-1 Deska JPR-1 Deska REM-1 Schéma desky AND-1 Jednotka TVK-1
Dokument:Uživatelská dokumentace souboru SAPI 1 pro výrobky roku 1983–84 (6XV 122 00)
Vydal:Tesla Elstroj Liberec, Eltos-DIZ
Obsah:Návody k obsluze a údržbě jednotlivých jednotek a desek souboru – mimo jiné JZS-1, SPN-1, JPR-1, ANK-1, REM-1, AND-1, TVK-1 a DSM-1
Více info:96 snímků na Flickru

Dokumentace k počítači SAPI R/JPR 12 R

JPR 12 R – Návod k obsluze, titulní strana JPN R – Návod k obsluze Tesla JPR 12 R -- Technical specification for the customer Tesla SAPI R -- Technical specification for the customer Tesla SAPI R -- Technical specification for the customer
JPR 12 R – Návod k obsluze41 snímků na Flickru
JPN R – Návod k obsluze23 snímků na Flickru
Jednotka programového řízení – výkresy, 1. díl96 snímků na Flickru

Dokumentace k videoterminálu SM 7202 (CM 7202) [SK]

SM 72-02 – Technický popis (Závody výpočetní techniky, Banská Bystrica) SM-7202 – Technické podmínky TPTE 25-179/78 (Tesla Orava)
Technický popisAbecedno číslicový displej SM 72-02 – vydaly Závody výpočetní techniky n. p., Banská Bystrica
Technické podmínkyAbecedno-číslicový displej SM-7202, TPTE 25-179/78 – výrobce Tesla Orava n. p.

Dokumentace k počítači SM-2M [RU]

Sovětská dokumentace k řídicímu minipočítači SM-2M ze systému malých počítačů SM EVM – sovětské části programu SMEP.

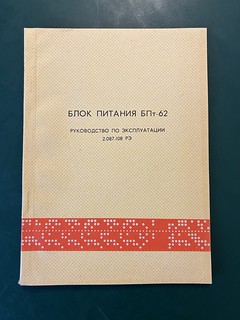

Procesor A131-15, adaptér vstupu/výstupu A151-12, operační paměť A211-20, komutátory A151-4 a A151-5 Procesor A131-15 – návod k obsluze Adaptér vstupu/výstupu A151-12 Programové vybavení SM-2 – kontrolní úloha č. 10 Rozbočovač rozhraní A151-2 Napájecí zdroj BPt-62
Počítač:SM-2M – modernizovaná verze SM-2, vývoj NPO Impuls (Severodoněck, SSSR). Navazuje na počítače M-6000 a M-7000, architekturou vychází z minipočítačů Hewlett-Packard
Obsah:Návody k procesoru A131-15, adaptérům vstupu/výstupu, napájecím zdrojům a dalším blokům, programové vybavení
Souvislost:Počítač SM-2M sloužil mj. jako externí počítač systému vnitroreaktorové kontroly SVRK Hindukuš
Více info:147 snímků na Flickru

Výběr informací z organizační a výpočetní techniky – Přehled systémů malých elektronických počítačů SMEP

Přehled SMEP (cca 1982) – obálka Strana 13 – Technické prostředky Strana 14 – Systémová struktura, architektura a společná sběrnice Strana 16 – Základní sestavy Strana 17 – Minipočítač SM 3-20 Strana 19 – Minipočítač SM 4-20 Strana 22 – Operační feritová paměť CM 3103 Strana 23 – Minipočítač SM 52/11 Strana 24 – Procesor minipočítače SM 52/11 (CM 1403) Strana 27 – Mikropočítačový systém SM 50/50 Strana 29 – Paměti RAM a EPROM, paměť CACHE Strana 31 – Sběrný systém PPPD 1
Dokument:Výběr informací z organizační a výpočetní techniky. Přehled Systémů malých elektronických počítačů SMEP
Autoři:Ing. Václav Vojtěch a kolektiv (Ing. Jan Číp, CSc., Ing. Jaroslav Dvořák, Ing. Rudolf Hofmeister, Ing. Milan Kukačka, Ludmila Kůstková, Ing. Jan Mirvald, Ing. Ivan Pečený, Ing. Josef Seidl, Ing. Zdeněk Vokáč)
Vydáno:cca 1982
Naskenováno:obálka a část o technických prostředcích SMEP (strany 13–31)
Souvislost:Starší vydání; novější je Příručka SMEP 1986 od stejného kolektivu. Předmluva je citovaná na stránce SMEP.
Více info:20 snímků na Flickru

Výběr informací z organizační a výpočetní techniky – Příručka SMEP 1986

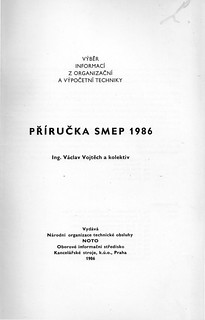

Příručka SMEP 86 – obálka Titulní list Obsah Ukázka – blokové schéma Ukázka – technické prostředky Ukázka – technické prostředky
Dokument:Výběr informací z organizační a výpočetní techniky – Příručka SMEP 1986
Autoři:Ing. Václav Vojtěch a kolektiv
Vydal:Národní organizace technické obsluhy NOTO, Oborové informační středisko Kancelářské stroje, k. ú. o., Praha, 1986
Souvislost:Novější vydání přehledu SMEP od stejného kolektivu; starší vydání (cca 1982) je o položku výš
Více info:249 snímků na Flickru

Obecný popis a technické prostředky malých počítačů

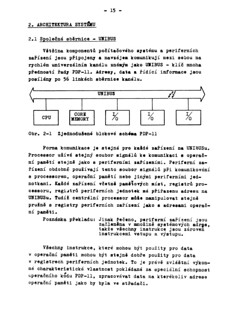

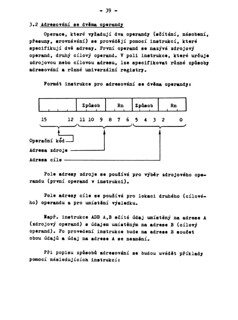

Obecný popis a technické prostředky malých počítačů – obálka Obsah Úvod Ukázka – architektura systému Ukázka – formát instrukcí Ukázka – registry
Vydal:Ústředí pro výpočetní techniku Tesla
Obsah:Popis architektury, technických prostředků a programování minipočítačů řady PDP-11 firmy DIGITAL. Jedna ze tří navazujících publikací (Obecný popis a technické prostředky – Základní instrukce – Programové vybavení a programování)
Souvislost:S architekturou PDP-11 je kompatibilní počítač SAPI R / JPR 12 R
Více info:105 snímků na Flickru

Dokumentace k výpočetní technice Consul od Zbrojovky Brno

Consul 2113 -- Service instructions / Předpis pro údržbu Consul 2113 -- Technical description / Technický popis Consul 7113 -- Operating instruction / Návod k obsluze, Technický popis, Návod pro montáž a instalaci, Předpis pro údržbu Consul 7113 -- Spare parts list / Katalog náhradních dílů Consul 7113 -- Technical diary / Technický deník Consul 2113 Consul 2111 -- Operating instructions / Návod k obsluze
Popis:Consul 2111 – Seriový tiskací mechanismus
Consul 2113 – Mozaiková tiskárna
Consul 7113 – Paměť s flexibilním diskem
Vydáno:přibližně kolem roku 1981

Periferie

Dokumentace k děrovači děrné pásky DT-105S

DT-105S – Obálka DT-105S – Obsah DT-105S – Technické údaje DT-105S – Přehled údržby DT-105S – Celkový pohled DT-105S – Mechanismus děrovače DT-105S – Mechanismus – řez DT-105S – Mechanismus – detail DT-105S – Vedení pásky DT-105S – Seřízení mechanismu DT-105S – Rozměrový výkres DT-105S – Deska elektroniky
Dokument:Děrovač pásky DT-105S – Návod k obsluze (česky)
Vydal:MERA-ELZAB, Zakłady Urządzeń Komputerowych, Zabrze (Polsko)
Více info:30 snímků na Flickru

Dokumentace k disketové mechanice Consul 7113

Consul 7113 – Obálka Consul 7113 – Obsah Consul 7113 – Technické údaje Consul 7113 – Rozměrový výkres Consul 7113 – Rozměrový výkres Consul 7113 – Disketa Consul 7113 – Vkládání diskety Consul 7113 – Průběhy signálů Consul 7113 – Průběhy signálů Consul 7113 – Průběhy signálů Consul 7113 – Vývojový diagram Consul 7113 – Zadní strana obálky
Schéma zapojení mechaniky Consul 7113
Schematic -- left side Schematic -- right side Board layout with parts placement -- left side Board layout with parts placement -- right side Consul 7113 electronics schematic (a bit endanced black color)
Typové označení:CM 5604 (SMEP), EC 5074 (JSEP)
Obsah:Návod k obsluze, technický popis, návod pro montáž a instalaci, předpis pro údržbu
Výrobce:Zbrojovka Brno
Více info:47 snímků na Flickru
schéma zapojení: 5 snímků na Flickru

Dokumentace popisující provoz disketové mechaniky MF 6400 / Betriebsdokumentation [DE]

MF 6400 Betriebsdokumentation – titulní strana Použití a zařazení Konstrukce mechaniky Disketa Časové diagramy záznamu Přehled zkratek
Dokument:Floppy-Disk MF 6400 – Betriebsdokumentation (provozní dokumentace, německy)
Vydal:Robotron (NDR)
Více info:33 snímků na Flickru

Servisní informace k disketové mechanice MF 6400 / Service und Wartungsarbeiten [DE]

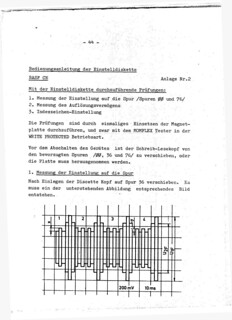

MF 6400 Wartungs- und Serviceanweisungen – titulní strana Obsah Tabulka údržby Návod k seřizovací disketě Katalog náhradních dílů Fotografie k demontáži
Dokument:Floppy-Disk-Speichermechanismus mit doppelter Aufzeichnungsdichte, Typ MF 6400 – Wartungs- und Serviceanweisungen (pokyny pro údržbu a servis, německy)
Vydal:MOM – Maďarské optické závody, Budapešť
Označení ESER:EC 5082-01
Více info:111 snímků na Flickru

Schéma zapojení obvodů disketové mechaniky MF 6400 / Robotron MF 6400 Serviceschaltpläne [DE]

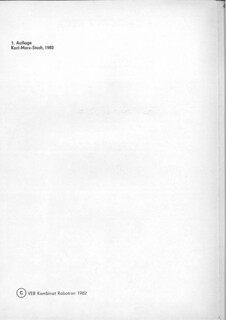

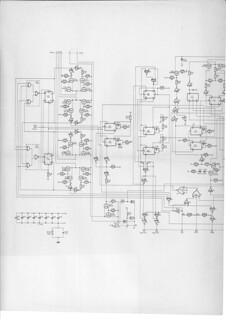

MF 6400 Serviceschaltpläne – titulní strana Tiráž (1. vydání, Karl-Marx-Stadt 1982) Seznam součástek Schéma zapojení Schéma zapojení (pokračování) Zadní strana
Dokument:Floppy-Disk MF 6400 – Serviceschaltpläne (servisní schémata zapojení, německy)
Vydal:Robotron (NDR)
Vydáno:1982 (1. vydání, Karl-Marx-Stadt)
Více info:9 snímků na Flickru

Návod pro uživatele modemu TCP 2225 AD

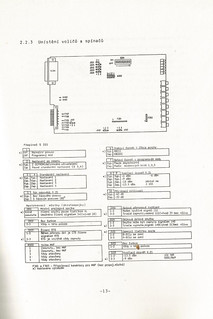

TCP 2225 AD – obálka návodu Obsah Obecné informace a přehled funkcí Přední a zadní panel Technické údaje Osazení desky a nastavení přepínačů
Dokument:Inteligentní víceúčelový modem TCP 2225 AD – Návod pro uživatele
Vydal:Křižík
Modem:Přenos dat po telefonní síti rychlostí 2400 a 1200 bit/s (CCITT V.22bis) a 0–300 bit/s (V.21), plný duplex; automatická volba čísla podle V.25bis i příkazy Hayes; oprava chyb a komprese MNP (s MNP až 9600 bit/s); rozhraní V.24 s 25pólovým konektorem
Více info:84 snímků na Flickru

Procesory

Referenční karta pro Intel 8080 assembler [EN]

Intel 8080 – referenční karta assembleru Referenční karta – rozložená, strana 1 Referenční karta – rozložená, strana 2
Dokument:Intel 8080 Assembly Language Reference Card (MCS-80)
Vydal:Intel
Vydáno:březen 1976

Intel 8080 Microcomputer Systems User's Manual [EN]

Intel 8080 Microcomputer Systems User's Manual
Dokument:Intel 8080 Microcomputer Systems User's Manual (MCS-80)
Vydal:Intel
Vydáno:září 1975
Popis:Manuál popisující základní vlastnosti mikroprocesoru Intel 8080 a k němu přidružených obvodů
